圧縮エアーを供給することにより各ピストンに内蔵されたフリーベアが一斉に上昇します。設置の際に機械のベッドに角溝加工を施すことにより、治具、金型、ワークの搬送・位置決めが可能です。

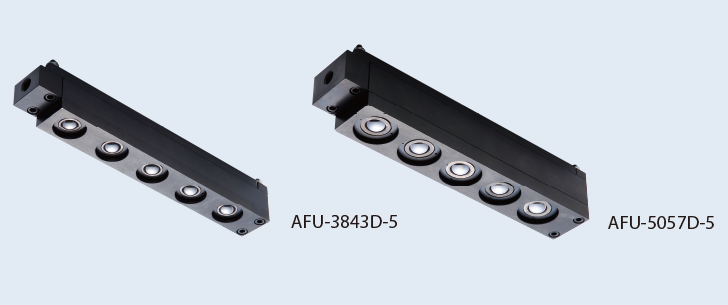

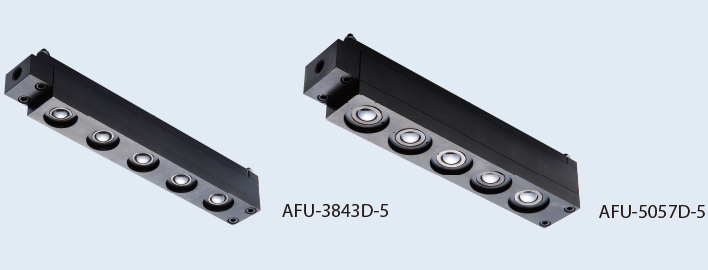

AFU-3843D/5057Dシリーズ
下向用（金型自重又は強制排気にて下降）
掲載されているサイズ以外も製作可能です。詳細はお問い合わせシートにご記入ください。

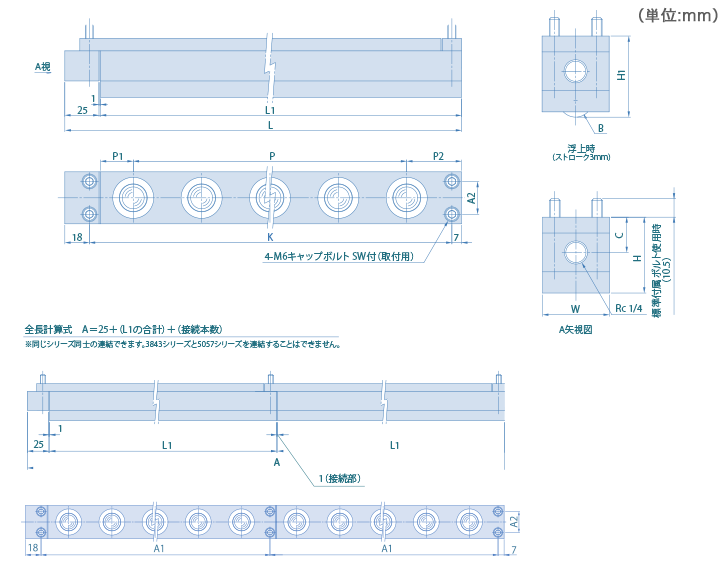

| 型式 | 本体寸法（mm） | 自重（kg） | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| H | H1 | W | C | L | L1 | P | P1 | P2 | A1 | A2 | B | ||
| AFU-3843D-5 | 43 | 46 | 38 | 20 | 290 | 264 | 4×P50＝200 | 24 | 40 | 265 | 24 | 3/4”球 （∅19.05） |
3.2 |
| AFU-3843D-10 | 540 | 514 | 9×P50＝450 | 515 | 6.0 | ||||||||
| AFU-5057D-5 | 57 | 60 | 50 | 25 | 300 | 274 | 4×P50＝200 | 28 | 46 | 275 | 34 | 1”球 （∅25.4） |
5.8 |
| AFU-5057D-10 | 550 | 524 | 9×P50＝450 | 525 | 10.0 | ||||||||
| 型式 | 空気圧と負荷能力との関係kN(kgf) | データ ダウンロード （DXF/PDF） |
|||||
|---|---|---|---|---|---|---|---|
| AFU 1本 | フリーベア1個 | ||||||
| 使用空気圧 MPa（kgf/㎠） | 使用空気圧 MPa（kgf/㎠） | ||||||
| 0.40 （4.1） |
0.50 （5.1） |
0.60 （6.1） |
0.40 （4.1） |
0.50 （5.1） |
0.60 （6.1） |
||
| AFU-3843D-5 | 1.15 （117.3） |
1.55 （158.1） |
1.95 （198.8） |
0.23 （23.5） |
0.31 （31.6） |
0.39 （39.8） |
DXFPDF |
| AFU-3843D-10 | 2.30 （234.5） |
3.10 （316.1） |
3.90 （397.7） |
DXFPDF | |||
| AFU-5057D-5 | 2.35 （239.6） |
2.90 （295.7） |
3.50 （356.9） |
0.47 （47.9） |
0.58 （59.1） |
0.70 （71.4） |
DXFPDF |
| AFU-5057D-10 | 4.70 （479.3） |
5.80 （591.4） |
7.00 （713.8） |
DXFPDF | |||
