（単位：mm）

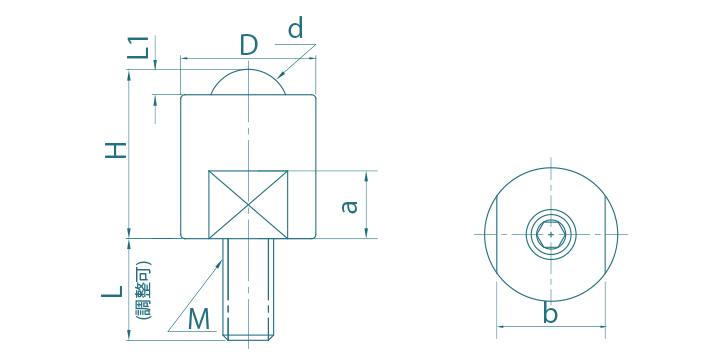

| 型式 | 推奨荷重 | メインボール | 本体・小ボール | H | L | L1 | D | M | a | b | d | データ ダウンロード （DXF/PDF） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|

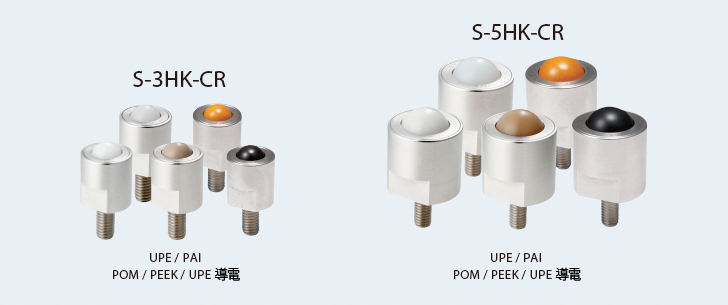

| S-3HK-CR | 1kg | POM/UPE/PTFE/PEEK/ARAMID UPE導電/PAI/PEEK導電 |
SUS304 | 20 | 12 | 3 | φ16 | M6 | 8 | 13 | 3/8″球（φ9.525） | DXFPDF |
| S-5HK-CR | 2kg | 28 | 13 | 5 | φ24 | M6 | 9 | 19 | 5/8″球（φ15.875） | DXFPDF |
カタログ記載以外の材質についてはご相談ください。
